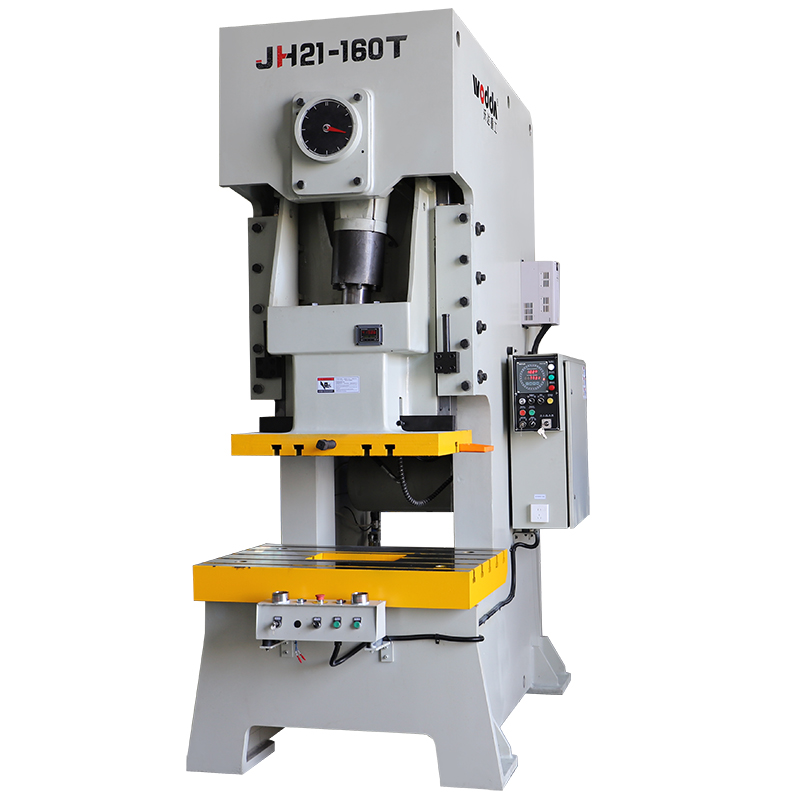

Пресс JH21 серии. Механический кривошипный пресс одностоечный с C-образной рамой

Эксплуатационные характеристики:

  • Пресс предназначен для штамповки, гибки, отбортовки, тонкой штамповки и холодной экструзии металлических деталей.
  • Пресс имеет гидравлический привод и обладает преимуществами гидравлических и механических прессов.
  • Усилие прижима может быть задано произвольно, при этом не возникает перегрузки, а требования к удержанию давления и задержке на каждом этапе выполняются. Ползун опускается на холостом ходу и автоматически переходит в режим рабочего хода при контакте с обрабатываемой деталью, что снижает требуемый объем масляного насоса и мощность двигателя, а также экономит энергию и шум.
  • Рабочее давление, рабочая скорость, диапазон хода и т.д. можно регулировать в соответствии с требованиями процесса.
  • Это пресс новой конструкции, надежный в работе, полно функциональный и высоко эффективный.

Опции: защитные кожухи, устройство автоматической смазки, устройство охлаждения масла при высокой температуре. Программируемая система управления PLC

получить кп
Category:
Description
Модель JH21-25 JH21-45 JH21-63 JH21-80
Номинальное усилие, кН 250 450 630 800
Величина хода с номинальным усилием, мм 3 4 4 5
Ход ползуна, мм 80 100 120 140
Число ходов ползуна, ход/мин 100 80 70 60
Максимальная высота штампа, мм 250 270 300 320
Регулировка закрытой высоты, мм 50 60 80 80
Расстояние от центра ползуна до станины, мм 210 230 300 300
Размеры рабочей поверхности стола пресса, мм 400*700 440*810 580*900 580*1000
Размер отверстия в плите стола пресса, мм 150 160 180 180
Толщина плиты стола, мм 80 110 110 120
Размеры плиты ползуна, мм 250*360 340*410 400*480 420*560
Размеры отверстия под хвостовик штампа, мм 40*60 40*60 50*80 50*80
Ширина окна в колонне пресса, мм 450 550 560 640
Главный двигатель Модель Y100L-4 Y132M-6 Y132M-6 Y132M-4
Мощность 3 5.5 5.5 7.5
Габаритные размеры, мм 130*110*210 140*112*235 175*121*257 178*130*278
Вес, кг 2700 3600 5500 7200





Модель   JH21-125 JH21-160 JH21-200 JH21-250 JH21-315 JH21-400
Номинальное усилие, кН   1250 1600 2000 2500 3150 4000
Величина хода с номинальным усилием, мм   5 6 6 8 8 10
Ход ползуна, мм   160 180 200 200 200 200
Число ходов ползуна, ход/мин   50 45 40 40 30 25
Максимальная высота штампа, мм   370 400 450 450 430 430
Регулировка закрытой высоты, мм   100 110 110 110 120 120
Расстояние от центра ползуна до станины, мм   360 390 430 450 420 420
Размеры рабочей поверхности стола пресса, мм   700*1100 760*1200 840*1400 880*1500 800*1400 800*1400
Размер отверстия в плите стола пресса, мм   160 180 200 250 280 280
Толщина плиты стола, мм   120 150 180 180 170 180
Размеры плиты ползуна, мм   520*620 580*700 650*880 700*930 650*850 650*850
Размеры отверстия под хвостовик штампа, мм   70*80 70*100 70*100 70*100 70*90 70*90
Ширина окна в колонне пресса, мм   640 660 820 950 920 960
Главный двигатель



 Модель   Y160L-6 Y180L-6 Y200L-6 Y200L2-6 Y225M-6 Y250M-6
Мощность KW 11 15 18.5 22 30 37
Габаритные размеры, мм   190*130*330 204*136*330 237*160*390 269*163*390 277*165*355 285*170*445
Вес, кг   9800 13200 19500 22000 25000 31000

Related products

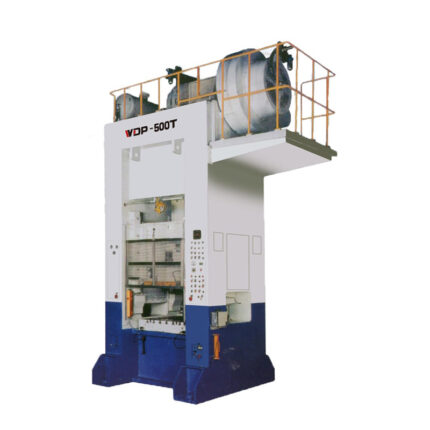

Пресс серии WDP закрытый пресс с прецизионным пуансоном и c одним шатуном

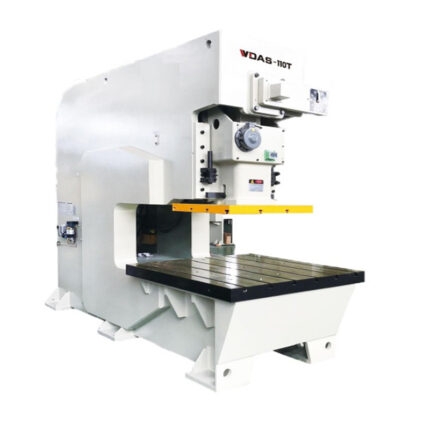

Пресс серии WDAS открытый пресс с прецизионным пуансоном, с увеличеным вылетом и c одним шатуном

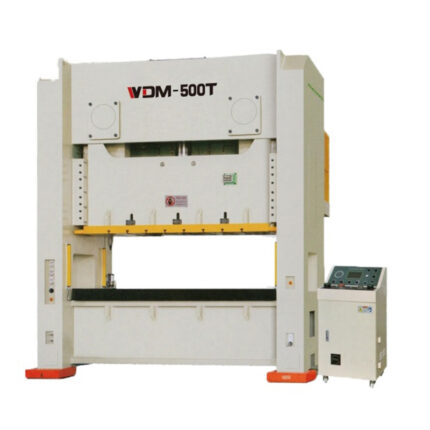

Пресс серии WDM закрытый пресс с прецизионным пуансоном и c двумя шатунами

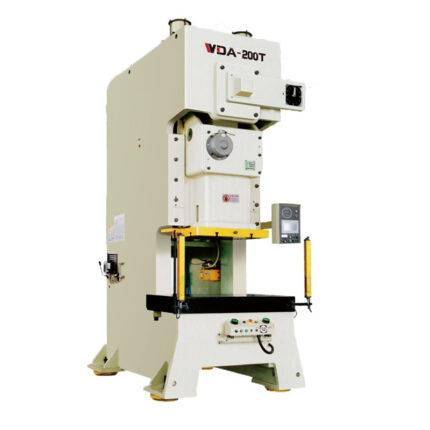

Пресс серии WDA открытый пресс с прецизионным пуансоном и c одним шатуном

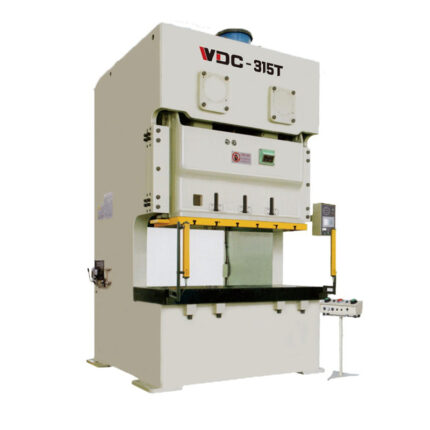

Пресс серии WDC открытый пресс с прецизионным пуансоном и c двумя шатунами

Пресс серии WDD полузакрытый пресс с прецизионным пуансоном и c одним шатуном

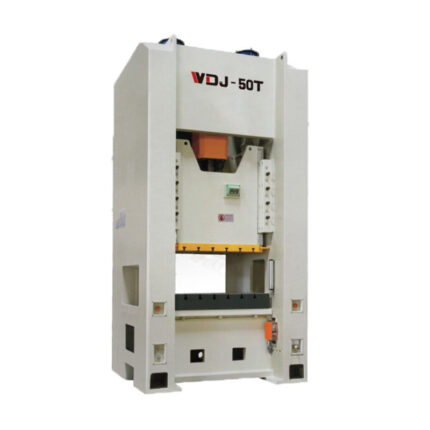

Пресс серии WDJ закрытый пресс с прецизионным пуансоном и c одним шатуном
